Как процесс высокочастотной сварки создает более прочные стальные трубы?

Беспокоитесь ли вы об утечках в трубопроводе, вызывающих задержки проекта? СлабыйСварные швыЧасто являются виновными. Мы используем передовую сварку, чтобы навсегда устранить этот риск и обезопасить ваши трубопроводы. В процессе высокочастотной сварки используется ток высокой частоты для генерации тепла специально по краям стальной полосы. Это создает твердотельный кузнечный сварной шов без присадочного металла, в результате чего соединение часто прочнее, чем сам исходный металл, идеально подходит для критических применений давления.

Я часто вижу клиентов, смущенных разными методами сварки. Они спрашивают, какой из них лучше всего подходит для их бюджета и потребностей безопасности. Я объясню, почему этот метод выделяется.

Что отличает процесс высокочастотной сварки от стандартной сварки?

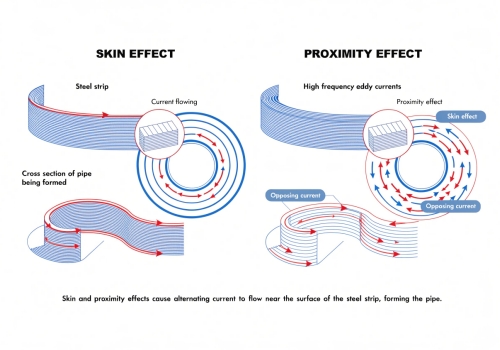

Традиционная сварка медленная и оставляет большие зоны тепла. Это ослабляет структуру трубы. Вам нужен более быстрый и точный метод для крупных заказов, чтобы снизить затраты. В процессе высокочастотной сварки используется"Скин эффект"И" эффект близости ". Ток концентрируется только на сварочных кромках. Это минимизирует подачу тепла и значительно увеличивает скорость производства по сравнению с дуговой сваркой под флюсом или стандартными методами плавления.

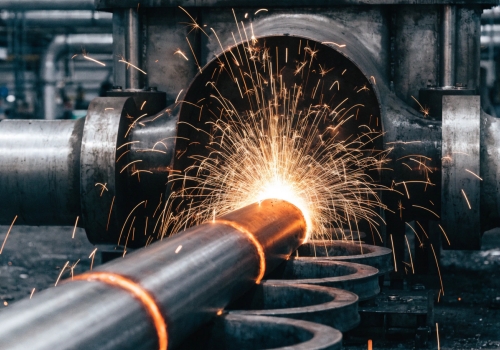

Когда мы говорим о производстве стальных труб в Centerway Steel, мы ориентируемся на эффективность и качество. Этот специфический процесс сварки является сердцем нашего ВПВ (Сварка электрическим сопротивлением) Производство труб. Он работает иначе, чем сварка, которую вы можете сделать в гараже. Во-первых, мы не используем внешний электрод для плавления металла. Вместо этого мы используем медную индукционную катушку. Эта катушка оборачивается вокруг сформированной стальной трубы, но не касается ее. Мы посылаем высокочастотный ток (обычно от 100 кГц до 500 кГц) через эту катушку. Это создает магнитное поле. Это поле заставляет электричество течь по поверхности стальной полосы. Это и есть «эффект кожи». Электричество хочет идти по пути наименьшей устойчивости. Он проходит вдоль V-образных краев, где полоса собирается вместе. Это и есть «эффект близости». Поскольку энергия так сфокусирована, края мгновенно нагреваются. Они достигают пластического состояния. Затем сожмите рулоны, сдвиньте края вместе. Они превращаются в единый кусок металла. Никаких дополнительных наполнителей не добавляется. Это делает химический состав сварного шва почти таким же, как и сама стальная труба. Вот разбивка ключевых технических различий:

Особенность	Высокочастотная сварка (HFW)	Обычная сварка Fusion
Источник тепла	Внутреннее сопротивление (индукция)	Внешняя электрическая дуга
Наполнитель Металл	Нет (Автогенный)	Требуется (проволока или стержень)
Зона теплового воздействия (HAZ)	Очень Узкий	Широкий
Скорость	Очень высокая (до 100 м/мин)	Медленно
Давление	Применяемое высокое механическое давление	Низкое давление или отсутствие

Почему труба HFW является предпочтительной для трубопроводов высокого давления?

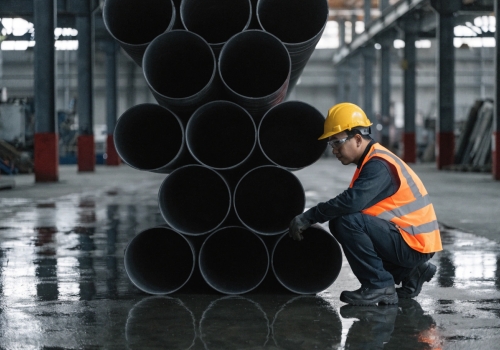

Безопасность проекта-ваш главный приоритет. Использование низкокачественных труб приводит к катастрофическим всплескам. Вы не можете позволить себе идти на компромисс в отношении структурной целостности ваших линий. Трубы HFW обеспечивают высокую точность размеров и равномерную толщину стенки. Узкая зона теплового воздействия (HAZ) означает, что труба сохраняет механические свойства сырой стали. Это делает их идеальными для транспортировки нефти, газа и жидкостей под давлением.

Я работал со многими менеджерами по закупкам из EPC компаний. Они часто ищут баланс между стоимостью и производительностью. Процесс высокочастотной сварки обеспечивает именно это. В прошлом люди беспокоились о «коррозии канавок» в сварных трубах. Но технологии изменились. Сегодня мы обрабатываем сварной шов сразу после сварки. Мы используем процесс под названием"Онлайн отжиг швов". Мы снова нагреваем зону сварки, чтобы нормализовать структуру зерна. Это делает сварку такой же жесткой, как и остальная часть трубы. Потому что мы начинаем с плоских стальных прокладок (катушек), толщина стены очень последовательна. Бесшовные трубы иногда могут иметь неровные стенки. Для транспортировки нефти и газа, последовательные стены безопаснее. Они лучше справляются с давлением. Кроме того, производство является непрерывным. Мы можем сделать очень длинные трубы. Это уменьшает количество сварных швов, которые ваша команда должна выполнять на месте. Меньше сварных швов поля значит более быструю установку и более низкие стоимости труда для вашего проекта. Мы поставляли эти трубы крупным компаниям, таким как CNPC и Chevron. Они доверяют этой технологии для своих критических линий.

Фактор сравнения	Стальная труба HFW	Бесшовная стальная труба
Стоимость производства	Ниже	Выше
Равномерность толщины стенки	Отличная	Переменная
Качество поверхности	Гладкая (изготовлена из стальной ленты)	Более шероховатая
Доступность	Высокая (быстрое производство)	Ограниченная
Максимальное давление	Высокое (подходит для API 5L)	Очень высокое

Как мы контролируем качество во время процесса высокочастотной сварки?

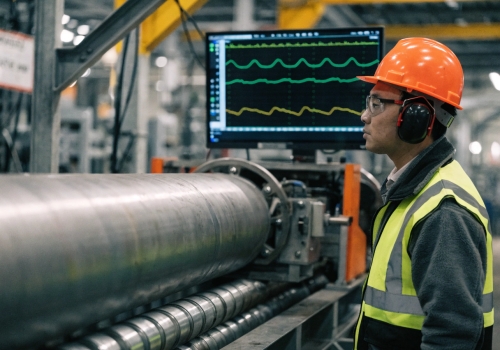

Скрытые дефекты в сварных швах-кошмар покупателя. Вы не можете увидеть их невооруженным глазом. Мы используем строгое тестирование, чтобы найти их перед отправкой на ваш сайт. Контроль качества включает в себя онлайн ультразвуковое тестирование и гидростатическое тестирование. Мы отжиг сварного шва, чтобы снять напряжение. Это гарантирует, что готовая труба соответствует API 5L и другим международным стандартам, требуемым топ EPC компаний.

В Centerway Steel мы серьезно относимся к «ориентированной на клиента». Это означает, что мы не позволяем плохим трубам покидать завод. Процесс высокочастотной сварки происходит быстро, но мы должны быть уверены, что он идеален. Во-первых, мы удаляем «вспышку». Когда труба сварена, немного металла выдавливается внутри и снаружи. Мы используем специальные инструменты, чтобы отрезать его, пока он еще горячий. Это оставляет гладкую поверхность. Затем мы используем ультразвуковое тестирование (UT). Это как ультразвук для ребенка, но для стали. Он выглядит внутри металлического шва. Он находит трещины или дыры, которые глаза не видят. Если машина видит проблему, она помечает трубу автоматически. Мы также делаем тест на сплющивание. Мы берем образец кольца трубы и раздавливаем его. Сварной шов не должен трескаться. Это доказывает, что сварной шов прочный. Наконец, каждая труба проходит черезГидростатические испытания. Мы заливаем трубу водой и герметизируем ее. Мы держим давление для того чтобы сымитировать реальные условия труда. Это гарантирует отсутствие утечек. Эти шаги гарантируют, что наши трубы соответствуют стандартам ISO 9001 и API. Мы делаем это с 1996 года, чтобы обеспечить безопасность наших глобальных партнеров.

Контроль качества	Назначение	Когда проводится?
Удаление заусенцев	Удаление излишков металла (грата)	Сразу после сварки
Отжиг	Смягчает сварной шов, снимает напряжение	Термообработка после сварки
Ультразвуковой контроль	Обнаружение внутренних дефектов	Непрерывно в линии и вручную
Гидростатическое испытание	Проверка на утечки под давлением	100% готовых труб
Испытание на сплющивание	Проверка пластичности сварного шва	Выборочный контроль партии

Заключение

Высокочастотный процесс сварки создает прочные, точные и экономные стальные трубы. Это обеспечивает безопасность и эффективность ваших трубопроводов. Контакт Centerway Steel для надежногоПродукты hfwСегодня.
