La tubería de acero soldada de alta frecuencia (HFW) se usa ampliamente en el transporte de petróleo y gas, aplicaciones estructurales y tuberías mecánicas. Debido a que su rendimiento afecta directamente a la seguridad y la fiabilidad de los proyectos críticos, la comprensiónNormas internacionalesEs esencial para ingenieros, fabricantes y compradores. Este artículo explica cómo elAPI,ASTM, YEnNormas regulan la calidad, las dimensiones y los requisitos deTubería de acero de HFW, Proporcionando una referencia técnica clara para los usuarios globales.
HFW (soldadura de alta frecuencia) es un proceso especializado de soldadura por resistencia eléctrica. Utiliza corriente de alta frecuencia para calentar los bordes de una tira de acero, que luego se presionan para formar una soldadura longitudinal. El proceso garantiza uniones fuertes y uniformes con zonas mínimas afectadas por el calor en comparación con ERW (soldadura por resistencia eléctrica) convencional.
Ventajas típicas deTubería de acero de HFWIncluyen:
·Alta eficiencia de producción
· Control dimensional preciso
· Integridad excelente de la soldadura y fuerza mecánica
· Idoneidad para tuberías y aplicaciones estructurales
Debido a que las tuberías de HFW se producen en grandes cantidades y se utilizan en múltiples industrias, el cumplimiento de estándares reconocidos comoAPI,ASTM, YEnEs vital.
ElInstituto Americano del Petróleo (API)Establece estándares globales para tuberías de acero utilizadas en el transporte de petróleo, gas y agua. La especificación más relevante esAPI 5L, Que cubre tuberías sin costura y soldadas, incluyendo HFW.
Puntos clave en API 5L para tubería de acero HFW:
·Grados:Categorías PSL1 y PSL2, con grados que van de B a X80.
·Tipo de soldadura:HFW aparece como un proceso de fabricación aceptable para la tubería de línea soldada.
·Propiedades mecánicas:El límite de elasticidad, la resistencia a la tracción y los requisitos de elongación dependen del grado y del grosor de la pared.
·Ensayos no destructivos (NDT):La prueba 100% ultrasónica de la costura de soldadura es obligatoria para tuberías HFW.
·Tolerancias dimensionales:Gobernado por OD (diámetro exterior), espesor de pared y criterios de redondez.
En la práctica,Tuberías de acero de HFW que cumplen API 5L PSL2Se utilizan comúnmente en proyectos de tuberías de alta presión debido a sus estrictos requisitos de propiedades mecánicas y químicas.

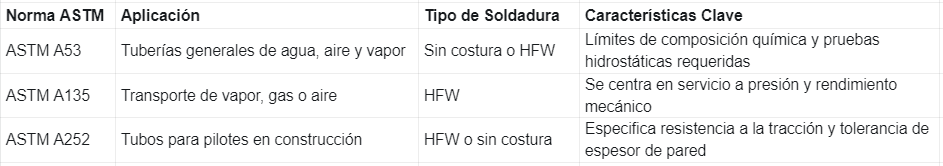

ElSociedad Americana para Pruebas y Materiales (ASTM)Publica varios estándares relevantes para la producción de HFW, cada uno adaptado a aplicaciones específicas:
BajoASTM A53, Las tuberías HFW se clasifican comoTipo E (soldado con resistencia eléctrica)Y debe someterseNDT, pruebas de aplanamiento y pruebas hidrostáticasPara asegurar la solidez de la soldadura.
Estas normas de la ASTM garantizan queTubería de acero de HFWPuede manejar con seguridad diversas condiciones de servicio, desde el transporte de fluidos a alta presión hasta el soporte estructural.
Las normas europeas (EN) definen requisitos precisos para las tuberías de acero soldadas utilizadas en sistemas de presión y estructurales.
·EN 10217-Tubos de acero soldados para fines de presión
OParte 2 (EN 10217-2):Cubre tubos de acero sin aleación y de aleación soldados eléctricos con propiedades de temperatura elevada especificadas.
O Requiere NDT y tratamiento térmico de costura de soldadura para reducir la tensión residual en tuberías HFW.
·EN 10219-Secciones huecas estructurales soldadas en frío de aceros no aleados y de grano fino
Especifica tolerancias dimensionales, pruebas de impacto y requisitos de resistencia de rendimiento.
O Ampliamente aplicado en estructuras de construcción, mecánicas y offshore.
Tubos HFW producidos bajoEN 10217-2OEN 10219-1Debe someterseInspección visual, prueba ultrasónica, y verificación dimensionalGarantizar el cumplimiento de los criterios de calidad europeos.
Para cumplir con las normas API, ASTM o EN, cadaTubería de acero de HFWDeben pasar estrictos pasos de control de calidad e inspección, incluyendo:
·Inspección visual y dimensional(OD, PESO, rectitud, final)
·Prueba hidrostáticaPara confirmar la resistencia a la presión
·Prueba ultrasónica o por corrientes de FoucalPara la integridad de la costura de soldadura
·Ensayos mecánicos(Pruebas de tracción, curva, aplanamiento)
·Análisis químicoPara asegurar la composición material constante
Estas pruebas confirman que la costura de soldadura y el cuerpo de la tubería cumplen con los mismos criterios de rendimiento, lo que garantiza la confiabilidad de las tuberías y los sistemas estructurales.

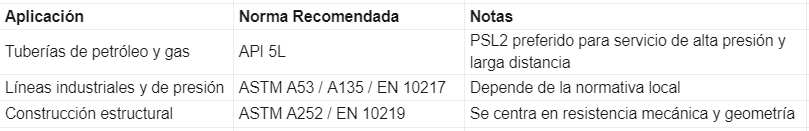

La selección del estándar correcto depende de la tuberíaUso final:
El cumplimiento de estas normas no sólo garantiza la seguridad y la fiabilidad, sino que también facilitaComercio internacionalProporcionar un marco técnico coherente.
ComprensiónEstándares internacionales para las tuberías de acero de HFWEs crucial para cualquier persona involucrada en el diseño, la adquisición o la fabricación.
Si siguiendoAPI 5L,ASTM A53, OEN 10217Cada especificación define pautas estrictas para materiales, procesos de soldadura, rendimiento mecánico y procedimientos de prueba.
Al garantizar el cumplimiento de estas normas, los fabricantes puedenTubería de acero de HFWProductos que cumplen con las expectativas de calidad global, mientras que los ingenieros y compradores pueden especificar con confianza materiales que garanticen el rendimiento y la seguridad a largo plazo.
