Какова реальная разница между ВПВ и HFW стальных труб?

Вам нужно источник сварных труб для вашего проекта, но технические термины сбивают с толку. Вы видитеВПВ и ВЧБНа разных технических листах, и вы беспокоитесь о покупке неправильной спецификации для вашего клиента. Основное различие между трубами hfw и erw заключается в частоте сварки. ERW (электрическое сопротивление сварных) является широкой категорией сварки сопротивления. HFW (высокочастотная сварка)-это превосходный тип ВПВ, который использует высокочастотный ток для создания более прочных и надежных сварных швов, особенно необходимых для критических нефте-и газопроводов.

Я работаю в Centerway Steel с 1996 года. За эти десятилетия я видел, как многие менеджеры по закупкам боролись с этими двумя сокращениями. Обычно можно увидеть «ВПВ» на более старой спецификации, когда инженеру действительно нужны современные высокочастотные характеристики. Если вы не понимаете разницу, вы можете переплатить за функцию, которая вам не нужна, или, что еще хуже, купить трубу, которая выходит из строя под давлением. Я хочу объяснить это просто, чтобы вы могли сделать правильный выбор для своей компании.

Что именно является общим ВПВ стальных труб процесс?

Вы можете подумать, что все сварные трубы одинаковы, но метод имеет значение. Использование общего термина, такого как «ВПВ», без понимания деталей может привести к получению труб со слабыми швами, которые трескаются во время установки. ERW означает сварку электрическим сопротивлением. Это процесс, в котором мы катим стальную пластину в цилиндр и используем электрический ток для нагрева краев. Сопротивление стали генерирует тепло, и мы прижимаем края вместе, чтобы сформировать соединение без использования какого-либо дополнительного присадочного металла.

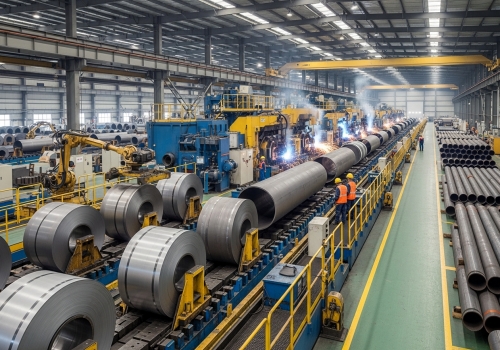

Я хочу углубиться в это, потому что это основа нашей темы. ВПВ-это не просто один единственный метод. Это-семейство методов. В прошлом в этом процессе часто использовался ток низкой частоты. Когда ток низкий (например, 50 Гц или 60 Гц), тепло широко распространяется. Это создает широкий»Зона теплового воздействий"Или HAZ. По моему опыту поставок труб в более чем 100 стран, я видел стандартные трубы ВПВ, используемые в основном для применений низкого давления. Мы часто поставляем их для водопроводных труб, проволочных оболочек или основных структурных колонн. Процесс является очень эффективным. Мы берем плоскую полосу стали, катим ее и свариваем за один проход. Шов проходит по длине трубы. Вместе с тем низкочастотные ВПВ "старого образца" имеют проблемы. Сварка иногда не была последовательной. Жара будет идти слишком глубоко или недостаточно глубоко. Вот почему в течение многих лет инженеры предпочитали бесшовные трубы для критически важных работ. Но технологии изменились. Сегодня, когда мы говорим о ВПВ на такой современной фабрике, как наша, мы обычно говорим о значительно улучшенном процессе. Но технически ВПВ все еще включает в себя те старые, низкочастотные методы. Вот почему вы должны быть осторожны со своими характеристиками. Вы должны знать, использует ли ваш производитель старую технологию или новый стандарт.

Почему HFW стальная труба считается превосходной для трубопроводов?

Неисправности трубопроводов стоят миллионы и наносят ущерб окружающей среде. Если вы используете трубу с хрупким сварным швом в маслопроводе, вы принимаете на себя огромный риск, который может разрушить репутацию вашей компании. HFW означает высокочастотную сварку. Это особый тип процесса ВПВ, где частота сварочного тока очень высока, обычно выше 70 кГц. Эта высокая скорость мгновенно концентрирует тепло на самом краю стали.

Позвольте мне объяснить, почему эта конкретная технология изменила отрасль. HFW-это не труба, отличная от ВПВ; это эволюция ВПВ. В наших производственных базах мы используем HFW из-за двух физических законов: «скин-эффект» и «эффект близости». Когда мы запускаем электричество на очень высокой частоте (часто между 100 кГц и 600 кГц), ток не хочет протекать через все тело стали. Он хочет путешествовать только по «коже» или поверхности. Это и есть кожный эффект. Кроме того, эффект близости означает, что ток фокусируется прямо там, где встречаются два края трубы. Почему это имеет значение для вас? Это означает, что мы можем нагреть стальные края до пластикового состояния за доли секунды. Мы не нагреваем остальную часть трубы. Зона теплового воздействия (ЗВС) очень узкая. Когда мы сжимаем края вместе, создается невероятно прочный кованый сварной шов. В нефтяной и газовой промышленности, это не подлежит обсуждению. Например, стандарт API 5L является библией для линейных труб. Если вам нужна труба PSL2 (которая является более высоким уровнем спецификации для газа и нефти), стандарт требует использования HFW. Вы не можете использовать низкочастотные ВПВ. Это защищает трубопровод от коррозионного растрескивания под напряжением. В Centerway Steel мы гарантируем, что наши трубы HFW соответствуют этим строгим критериям, чтобы наши клиенты на Ближнем Востоке и в Европе могли спокойно спать.

Как мы сравниваем hfw против трубы erw в технических спецификации?

Вы должны обосновать свое решение о покупке своим инженерам. Если вы не можете четко перечислить технические различия между общими ВПВ и ВЧВ, вы не можете доказать, что вы получили наилучшую ценность для проекта. При анализе hfw против трубы erw ключевым различием является качество сварного шва и частота используемого тока. HFW предлагает более плотную, более прочную структуру сварного шва по сравнению с более широким, потенциально более слабым сварным швом старых методов ERW.

Я сталкиваюсь с этим вопросом почти каждую неделю от EPC компаний. Они спрашивают: «Действительно ли HFW отличается?» Ответ-да, и вот как я разбиваю его для них. Во-первых, посмотрите на частоту. Как я уже упоминал, стандартные или «старые» ВПВ работают на низких частотах мощности (50-60 Гц). HFW работает на радиочастотах (100-600 кГц). В этом заключается огромная разница в энергетическом поведении. Во-вторых, посмотрите наКачество сварного шва. В низкочастотных ВПВ сварной шов может пострадать от"Холодная сварка"Или" отсутствие слияния ", потому что нагрев медленный. В HFW, жара является интенсивной и целенаправленной. Это выдавливает примеси и оксиды во время давления ковки. Вот простая таблица, которую я использую, чтобы помочь моим клиентам понять:

Когда вы смотрите на трубу HFW против ERW, помните, что HFW-это премиум-версия. Это то, что мы поставляем крупным компаниям, таким как CNPC и Shell. Если вы покупаете для критического проекта, вы должны указать HFW. Однако, если вы просто строите забор или водосток, стандартные ВПВ дешевле и совершенно нормально. Мы поставляем оба, но моя работа-убедиться, что вы используете правильный.

Мы также обрабатываем шов HFW сТермическая обработка(Отжиг) после сварки. Это снимает напряжение с области сварки. Это заставляет трубу вести себя как бесшовная конструкция. Вот почему HFW в настоящее время конкурирует с бесшовными трубами на многих рынках. Это экономически эффективно и надежно.

Заключение

Подводя итог, можно сказать, что ВПВ является широким методом, а ВЧВ-высокочастотным прогрессом, используемым для критических линий. Для нефти и газа всегда выбирайте HFW для обеспечения безопасности и соответствия.
