Оптимизация параметров сварки для высокого качества продольной дуговой сварных труб

Введение в Multi-Wire УВИЛА в производстве труб

Продольные трубы с дуговой сваркой под флюсом (LSAW) являются важными компонентами современной трубопроводной инфраструктуры, требующими точных параметров сварки для обеспечения структурной целостности. Процесс (SAW) дуговой сварки под флюсом с несколькими проводами стал отраслевым стандартом для производства этих труб, предлагая превосходные тарифы осаждения и качество сварки. В этой статье рассматриваются критические отношения между сварочным током, напряжением дуги и характеристиками сварного шва в производстве труб LSAW.

Оптимизация сварочного тока в системах Multi-Wire SAW

Распределение тока через электроды

В продольной погруженной в воду продукции трубы сваренной дугой, типичная система 3-провода демонстрирует различные требования к течения:

1. ток ведущего провода (первичный контроль проникновения)

· Типично работает на 900-1200А (в зависимости от толщины стены трубы)

· На долю компании приходится 70-80% общего проникновения

· Текущие изменения имеют 3-4 × большее влияние на проникание чем отставая провода

2. Средний ток провода (осаждение металла наполнителя)

· Обычно устанавливается на 600-900A

· Главным образом влияет на высоту армирования сварного шва

· Чрезмерный ток может вызвать подрез на сварных пальцах ног.

3. Ток заднего провода (финишный контроль)

· Обычно поддерживается при 400-700А

· Минимальный вклад проникновения

· Критически важное значение для окончательного формирования бисера

Текущее соотношение рекомендаций

Для оптимальных результатов в продольных погруженных в воду трубах сваренных дугой, поддерживайте эти настоящие соотношения:

· Ведущий: Средний: Трейлинг = 5:3:2 (для толстостенных труб)

· Ведущий: Средний: Трейлинг = 4:3:2 (для стандартной толщины стены)

Соображения напряжения дуги для управления профилем сварки

Влияние напряжения на геометрию сварного шва

Напряжение дуги при производстве продольных сварных труб под флюсом напрямую влияет на:

· Ширина сварного шва (увеличение ширины 0,8-1,2 мм на вольт)

· Форма армирования

· Гладкость линии Fusion

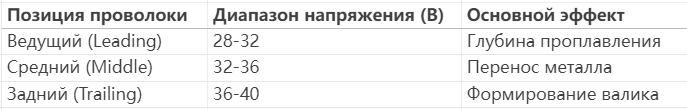

Рекомендуемые параметры напряжения

Соображения по напряжению переменного/постоянного тока

Для систем, использующих переменный ток на задних проводах:

· Поддерживайте на 2-4 В выше, чем у проводов постоянного тока

· Частота должна быть 20-40 Гц для оптимальной стабильности дуги

· Предотвращает «в форме тыквы» профили сварки

Взаимозависимость параметров и контроль качества

Синергия ток-напряжение

Оптимальный баланс для продольных сварных труб под флюсом требует:

1. Стабильное соотношение мощности: соотношение тока между проводами должно оставаться постоянным при регулировке общего тепловыделения.

2. прогрессивное увеличение напряжения: обеспечивает надлежащее смачивание борта и устраняет подрезы

3. Контроль ввода тепла: не должен превышать 50 кДж/дюйм для стандартных труб API.

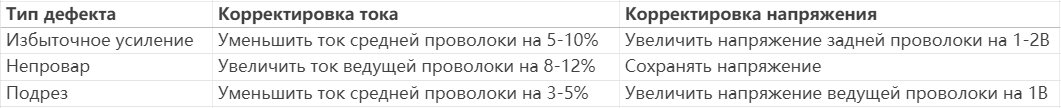

Общие дефекты и корректировки параметров

Передовые методы мониторинга процессов

Современные продольные погружные дуги сварные трубы мельницы используют:

· Отслеживание параметров в реальном времени с помощью систем регистрации данных

· Автоматизированные петли обратной связи для регулировки тока/напряжения

· Системы видения для мониторинга профиля шарика

Заключение

Производство высококачественных продольных труб, сваренных под флюсом, требует точного контроля параметров многопроволочной SAW. Реализуя рекомендуемые распределения тока и профили прогрессивного напряжения, описанные выше, производители могут достичь:

· Последовательное проникновение в корневые проходы

· Оптимальные профили армирования

· Дефект-свободные поверхности сварки

· Соответствие с API 5L и другими международными стандартами

Надлежащая оптимизация параметров не только обеспечивает качество сварки, но и повышает эффективность производства при производстве продольных сварных труб под флюсом, сокращая количество переделок и отходов материалов при сохранении высокой пропускной способности.
