Las tuberías longitudinales soldadas por arco sumergido (LSAW) son componentes esenciales en la infraestructura moderna de tuberías, que requieren parámetros de soldadura precisos para garantizar la integridad estructural. El proceso de soldadura por arco sumergido (SAW) de múltiples hilos se ha convertido en el estándar de la industria para producir estas tuberías, ofreciendo tasas de deposición y calidad de soldadura superiores. Este artículo examina la relación crítica entre la corriente de soldadura, el voltaje del arco y las características del cordón de soldadura en la producción de tuberías LSAW.
En la producción de tubos soldados por arco sumergido longitudinal, un sistema típico de tres hilos demuestra distintos requisitos actuales:
1. Corriente del alambre 1. Leading (control de penetración primario)
· Normalmente funciona a 900-1200A (dependiendo del espesor de la pared de la tubería)
· Representa el 70-80% de la penetración total
· Las variaciones de corriente tienen un impacto 3-4 veces mayor en la penetración que los cables de arrastre
2. Corriente del alambre 2. Middle (deposición del metal del llenador)
· Generalmente establecido en 600-900A
· Afecta principalmente la altura del refuerzo de la soldadura
· Corriente excesiva puede causar socavado en los dedos de la soldadura
3. Corriente del alambre 3. Trailing (control del final)
· Mantenido normalmente en 400-700A
· Contribución mínima de la penetración
· Crítico para la conformación final del cordón
Para obtener resultados óptimos en tuberías longitudinales soldadas por arco sumergido, mantenga estas relaciones de corriente:
· Líder: Medio: Trailing = 5:3:2 (para tuberías de pared gruesa)
· Principal: Medio: Trailing = 4:3:2 (para espesor de pared estándar)

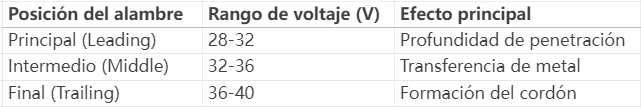

El voltaje del arco en la producción de tubos soldados por arco sumergido longitudinal influye directamente:
· Anchura de la soldadura (aumento de la anchura de 0,8-1,2 milímetros por voltio)
· Forma de refuerzo
· Línea de fusión suavidad
Para los sistemas que utilizan CA en los cables de arrastre:
· Mantener 2-4V más alto que los cables DC
· La frecuencia debe ser 20-40Hz para la estabilidad óptima del arco
· Evita los perfiles de soldadura "en forma de calabaza"

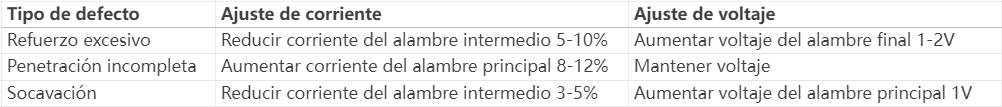

El equilibrio óptimo para tubos soldados por arco sumergido longitudinal requiere:
1. relación de potencia estable: relación de corriente entre los cables debe permanecer constante mientras se ajusta la entrada de calor general
2. aumento progresivo del voltaje: asegura la humectación adecuada del grano y elimina el socavado
3. control de la entrada de calor: No debe exceder 50kJ/inch para los tubos API-estándar
Los modernos molinos de tubería soldados por arco sumergido longitudinal emplean:
· Seguimiento de parámetros en tiempo real con sistemas de registro de datos
· Bucles de retroalimentación automatizados para ajuste de corriente/voltaje
· Sistemas de visión para el monitoreo del perfil del cordón
La producción de tubos soldados por arco sumergido longitudinales de alta calidad exige un control preciso de los parámetros SAW de múltiples hilos. Al implementar las distribuciones de corriente recomendadas y los perfiles de voltaje progresivos descritos anteriormente, los fabricantes pueden lograr:
· Penetración constante en pases de raíz
· Perfiles óptimos de refuerzo
· Superficies de soldadura libres de defectos
· Conformidad con API 5L y otros estándares internacionales
La optimización adecuada de los parámetros no solo garantiza la calidad de la soldadura, sino que también mejora la eficiencia de la producción en la fabricación de tuberías soldadas con arco sumergido longitudinal, reduciendo el retrabajo y el desperdicio de material al tiempo que mantiene altas tasas de rendimiento.
